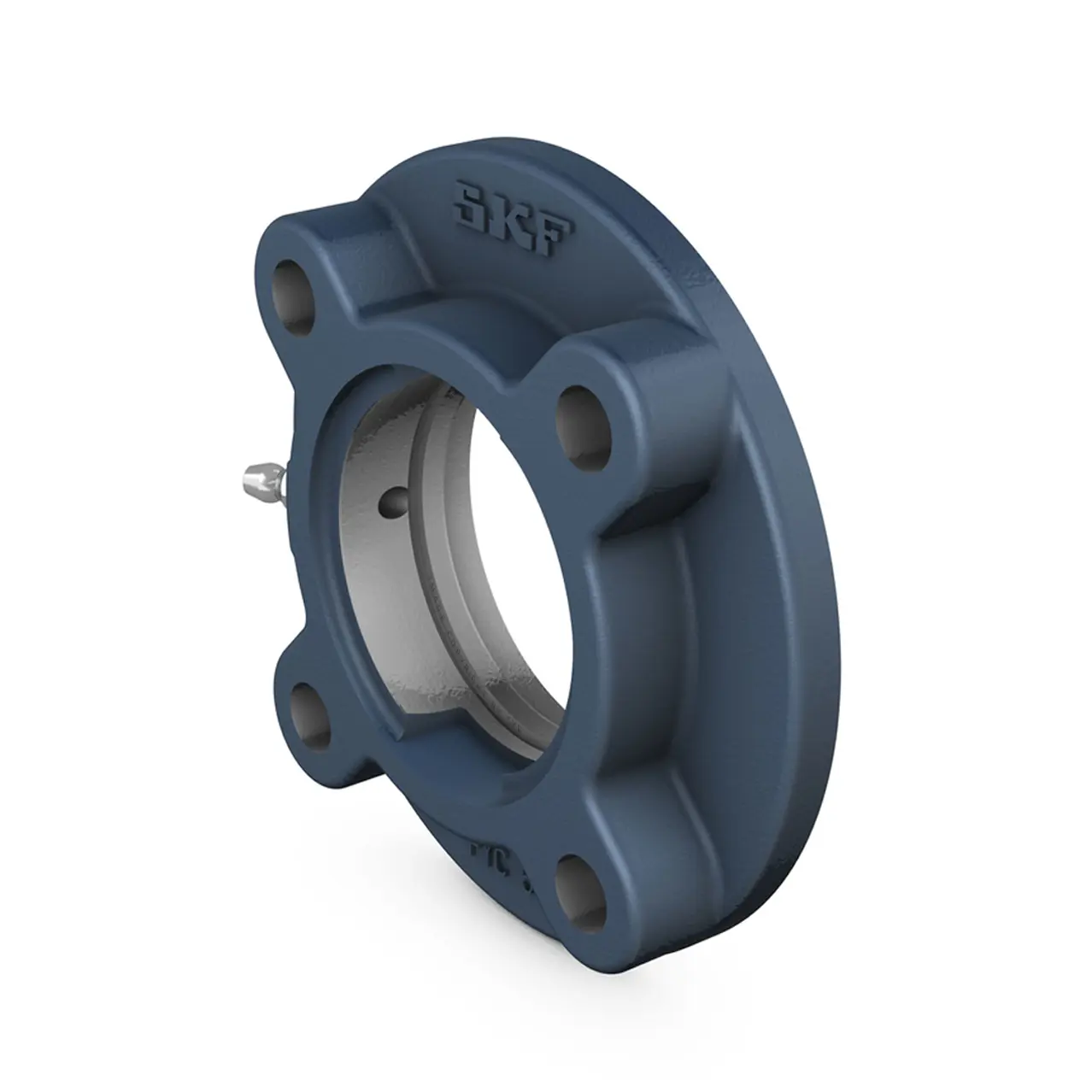

Każdy element w konstrukcji maszyn pełni określoną funkcję, jednak niektóre z nich pozostają w cieniu, mimo że ich rola jest fundamentalna. Jednym z takich detali technicznych jest obudowa łożyska – niewielki, lecz kluczowy komponent, który chroni i stabilizuje cały zespół łożyskowy. Właściwie dobrana oprawa łożyskowa wpływa na wydajność, trwałość oraz bezpieczeństwo pracy układów mechanicznych. Czy wiesz, jakie są typy opraw i jakie znaczenie ma materiał ich wykonania? W tym artykule przyjrzymy się budowie, zastosowaniom oraz wyzwaniom związanym z eksploatacją opraw łożysk kulkowych i innych typów konstrukcji. Wiedza ta może okazać się przydatna zarówno dla inżynierów, jak i osób zajmujących się konserwacją urządzeń przemysłowych.
Funkcje i znaczenie oprawy w konstrukcji łożyskowej
Mechaniczne układy napędowe wymagają nie tylko precyzyjnie dobranych łożysk, ale też odpowiedniego sposobu ich osadzenia. W tym miejscu pojawia się oprawa łożyska – komponent, który odpowiada za stabilizację położenia łożyska względem konstrukcji nośnej. Jej zadaniem jest również przenoszenie obciążeń promieniowych i osiowych na strukturę maszyny. Dobrze zaprojektowana oprawa łożyskowa minimalizuje drgania, tłumi wibracje i chroni łożysko przed zabrudzeniami oraz czynnikami zewnętrznymi, takimi jak wilgoć czy opiłki metalu. Należy przy tym pamiętać, że nie istnieje jedno uniwersalne rozwiązanie – różnorodność form i materiałów wynika z odmiennych warunków eksploatacyjnych i charakterystyki pracy urządzeń. Niektóre oprawy są mocowane na powierzchniach płaskich, inne – na rurach lub profilach zamkniętych. Często spotyka się wersje wyposażone w uszczelnienia labiryntowe, które skutecznie zapobiegają przedostawaniu się zanieczyszczeń do wnętrza zespołu. Wybór rodzaju oprawy uzależniony jest zatem nie tylko od typu łożyska, ale też od warunków pracy, przewidywanego obciążenia oraz potrzeby łatwej konserwacji.
Rodzaje opraw łożyskowych i ich charakterystyka użytkowa
Na rynku spotkać można wiele typów opraw łożyskowych, z których każda pełni funkcję dostosowaną do specyficznych warunków pracy. Najczęściej stosowana obudowa łożyska kulkowego przyjmuje formę samonastawnej konstrukcji z elementem centrującym, co ułatwia jej montaż i zapewnia kompensację niewielkich niewspółosiowości wału.
Wyróżniamy oprawy dzielone – składające się z dwóch części, co ułatwia wymianę łożyska bez konieczności demontażu całego układu – oraz oprawy niedzielone, jednoczęściowe, preferowane w mniej wymagających środowiskach. W zastosowaniach ciężkich wykorzystuje się natomiast oprawy wykonane z żeliwa sferoidalnego lub stali nierdzewnej, które odznaczają się dużą wytrzymałością na naciski i odpornością chemiczną. Odwiedź sklep Marat.
Ciekawym rozwiązaniem są także oprawy kompaktowe, które integrują w sobie funkcje mocowania, uszczelnienia i centrowania. Stosowane są w urządzeniach, gdzie przestrzeń montażowa jest ograniczona, a jednocześnie nie można rezygnować z jakości podparcia. Oprawa łożyska kulkowego w takiej formie często znajduje zastosowanie w motoreduktorach, wentylatorach przemysłowych czy pompach niskociśnieniowych.
Wpływ środowiska pracy na trwałość opraw łożysk
Warunki eksploatacji mają bezpośredni wpływ na żywotność całego układu łożyskowego. Czynnikami, które szczególnie oddziałują na oprawy, są zmienne temperatury, obecność środków agresywnych chemicznie, wysoki poziom wilgoci, a także obciążenia udarowe i dynamiczne.
W środowiskach o dużej zawartości pyłów niezbędne staje się stosowanie opraw z odpowiednim systemem uszczelnień, który zapobiegnie przedostawaniu się zanieczyszczeń do strefy pracy łożyska. Z kolei w miejscach narażonych na działanie substancji korozyjnych, jak np. w przemyśle spożywczym czy chemicznym, korzysta się z opraw wykonanych ze stali kwasoodpornej lub tworzyw technicznych o podwyższonej odporności chemicznej.
Należy również zwrócić uwagę na sposób montażu – niewłaściwe dokręcenie elementów mocujących czy niedopasowanie do wymiarów konstrukcyjnych może skutkować przedwczesnym zużyciem zarówno oprawy, jak i samego łożyska. Regularna kontrola i przegląd techniczny elementów podtrzymujących wał stanowi istotny element prewencji w przypadku maszyn pracujących w trybie ciągłym.
